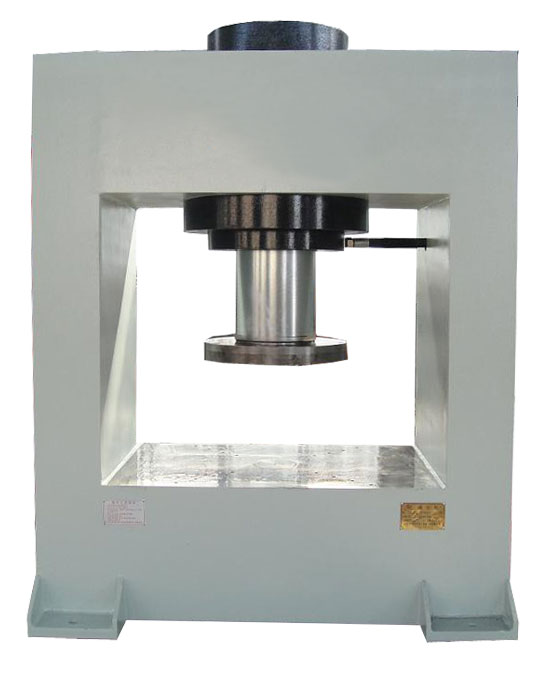

框架式液压机

【机床品牌】:威锻机械

【产品价格】:咨询销售

【应用范围】:冶金、化工、建材、机械等制造部门。

【产品介绍】:框架式液压机是威锻机械研究制造的一款适用各种配件加工的优质机床,产品价格公道,质量可靠,赢得了广大海内外客户的信赖,三包一年终身维修,欢迎广大新老客户来厂考察订购...

全国24小时销售热线:18263285959

索取设备报价 疑难解答

框架式液压机本机型是新型框式液压机,框架结构采用优质钢板焊接而成。由于工作面不动,可有效避免压制工件时因工作台运动而引起的错位。保证压制的精度。

参数名称单位yz35-100Tyz35-200Tyz35-300Tyz35-500T
公称力KN1000200030005000
有效行程mm200200200250
中心高度mm420420420500
工作台尺寸mm500x500550x520650x650850x850

框式液压机移动油泵站由油箱和车架、油泵站移动机构、走轮机构、主油泵装置、控制油泵装置和阀块等部件所组成油箱和车架作成整体焊接结构,刚性好,强度高,下面的法兰与主油缸直接相连接,内有充液阀,以保证主油缸快速上下运动时大流量油液的吞吐,油箱内有四道滤网,使吸入主副油泵的油液得到过滤和清洁,油箱的顶上装有空气过滤器,使油箱内的空气在净化状态下与外界交换。油箱内还有二只加热器,以满足在冬天时加热油液,它的油温和液压可在带温度计的液位计上观察到。
油泵站移动机构是由带电动机的双级摆线针轮减速机,齿轮齿条机构和位移脉冲发生器等不见组成。该装置可带动车架、油箱和主油缸左右移动,移动速度可调,位置可借助于脉冲发生器发出的讯号,通过PLC的控制在操纵台上显示出来,车架左右二侧极限位置装有极限行程开关。
框式液压机主油缸装置,本装置是由回转压头、压头回转机构和主油缸三大部分所组成。
回转压头上面是借助推力球轴承吊装在主油缸的活塞上,其上的二个圆螺母是用来调节回转压头的间隙,二个圆螺母中间的止推垫圈用来锁定已调好的位置,压头的下平面上有四条T形槽,用来安装和固定上压模。  回转压头的转动是借助于压头回转机构来驱动,该机构是由一台带电机的双级摆线针轮减速机、开式齿轮传动和转角脉冲发生器等部分所组成。回转速度可借助于变频调速、转角位移,通过脉冲发生器发讯和PLC控制在操纵台上显示。
主油缸是吊装在移动油泵站的底部法兰上,主油缸的上侧四角装有四块青铜导向滑块,以保证车架和主油缸在移动时与上横梁内侧有良好的配合。主油缸是本油压机的重要部件,它的最大压力为1000t,可实现快速自重下降、快速上升、中速下降和慢速加压下降等各种动作,主油缸的行程可借助于位移脉冲发生器和PLC实现数显。在主油缸装置上、下极限位置各装有二个行程开关,以实现上下限停车和上下极限停车报警。
框式液压机移动工作台移动工作台是本机的主要受压构件,它由移动工作台、回转工作台、工作台移动机构、顶升油缸和手动集中润滑系统等部件组成。
